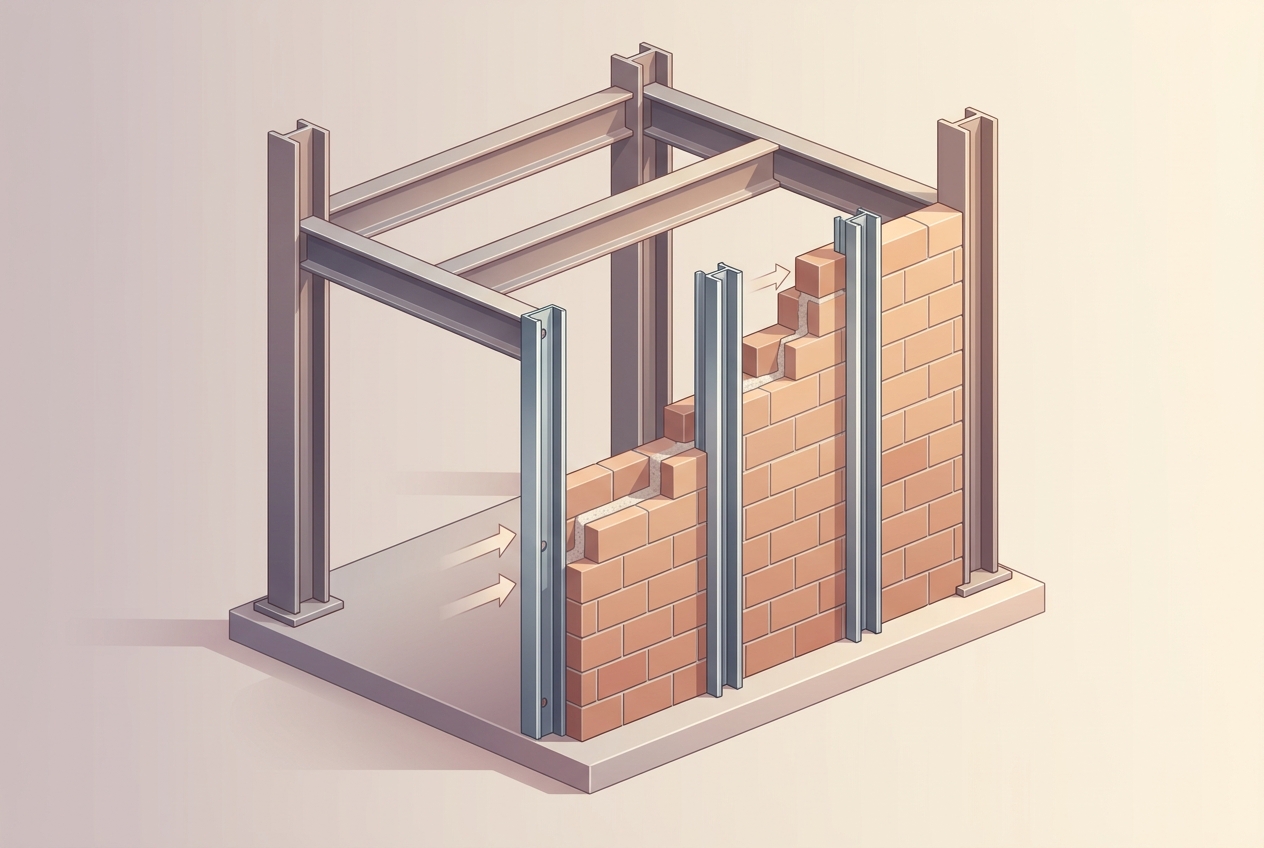

ناودانی والپست چیست؟ 🏗️🔩

در مهندسی سازه مدرن، یکی از بحرانی‌ترین بخش‌ها، حفظ پایداری دیوارهای غیرسازه‌ای (پیرامونی و داخلی) در هنگام وقوع زلزله است. ناودانی والپست که امروزه با نام وادار (Stud) نیز شناخته می‌شود، مقطعی فولادی است که وظیفه دارد صلبیت دیوار را کنترل کرده و از ریزش خارج از صفحه آن جلوگیری کند.

برخلاف والپست‌های سنتی که از نبشی‌های سنگین و جوشکاری‌های مستقیم استفاده می‌شد، ناودانی‌های جدید (والپست منقطع) بر اساس پیوست ششم آیین‌نامه ۲۸۰۰ طراحی شده‌اند تا دیوار را به‌صورت منعطف و ایمن مهار کنند.

انواع ناودانی والپست بر اساس شکل و جایگاه 📐

در سیستم‌های نوین مهاربندی، ناودانی‌ها بر اساس محل قرارگیری به دو دسته اصلی تقسیم می‌شوند:

۱. وادار انتهایی (ناودانی U شکل) 🔚

این مقطع که به شکل حروف انگلیسی U است، در انتهای دیوارها، محل تقاطع دیوار با ستون یا در اطراف بازشوها (درب و پنجره) نصب می‌شود.

• کاربرد: مهار لبه‌های آزاد دیوار و جلوگیری از جدا شدن دیوار از ستون در اثر جابجایی‌های نسبی (Drift).

۲. وادار میانی (ناودانی H شکل) 🧱

زمانی که طول دیوار از حد مجاز (معمولاً ۴ متر) فراتر رود، از وادار میانی یا H استفاده می‌شود. این مقطع از دو ناودانی پشت‌به‌پشت ساخته شده یا به‌صورت مقطع H تولید می‌شود.

• کاربرد: کاهش طول آزاد دیوار و تقسیم کردن یک دیوار بزرگ به قطعات کوچک‌تر برای کنترل کمانش و لرزش.

کاربردهای اصلی ناودانی والپست در ساختمان 🛠️

استفاده از این قطعات صرفاً یک توصیه نیست، بلکه طبق ضوابط نظام مهندسی یک الزام است. کاربردهای اصلی عبارت‌اند از:

1. انتقال نیروهای جانبی: نیروی ناشی از زلزله یا فشار باد را از سطح دیوار به قاب سازه‌ای (تیر و ستون) منتقل می‌کند.
2. کنترل ترک‌ها: با اجازه دادن به جابجایی‌های اندک و کنترل‌شده، از ایجاد ترک‌های قطری بزرگ در دیوار جلوگیری می‌کند. 📉
3. مهار دیوارهای پیرامونی: در دیوارهای خارجی که در معرض مستقیم باد و تکان‌های شدید هستند، ناودانی والپست نقش حیاتی در جلوگیری از پرتاب دیوار به بیرون دارد.
4. نصب در بازشوها: برای تقویت اطراف قاب‌های درب و پنجره جهت جلوگیری از دفرمه شدن چارچوب‌ها.

ویژگی‌های فنی و استاندارد قطعات 📏⚙️

ناودانی‌های تولید شده در تیم نیک‌لاد از نیک‌من دارای مشخصات فنی دقیقی هستند تا با ضوابط آیین‌نامه‌ای همخوانی داشته باشند:

• جنس ورق: معمولاً از ورق‌های فولادی گالوانیزه یا سیاه با ضخامت ۲ میلی‌متر (بر اساس محاسبات) تولید می‌شوند.
• ابعاد: عرض ناودانی متناسب با ضخامت بلوک (۱۰، ۱۵ یا ۲۰ سانتی‌متر) انتخاب می‌شود.
• اتصالات لغزشی: در قسمت بالایی (اتصال به تیر)، ناودانی به‌گونه‌ای نصب می‌شود که دیوار بتواند در داخل آن جابجایی قائم داشته باشد (اتصال تلسکوپی).

چرا استفاده از ناودانی والپست نیک‌لاد ضروری است؟ 🛡️

عدم استفاده از والپست یا استفاده از مقاطع غیر استاندارد (مثل نبشی‌های نامناسب) در زلزله‌های اخیر نشان داده که دیوارهای غیرسازه‌ای می‌توانند بزرگترین عامل خسارات جانی و مالی باشند.

مزایای محصولات نیک‌لاد:

• دقت در ساخت: لبه‌های دقیق برای قرارگیری راحت بلوک‌ها.
• سهولت نصب: کاهش زمان اجرای پروژه نسبت به روش‌های سنتی.
• تکمیل زنجیره مهاربندی: امکان استفاده همزمان با بست L، بست تخت و میلگرد بستر برای رسیدن به بالاترین سطح ایمنی. 🔗

نحوه اجرای ناودانی والپست (وادار) در یک نگاه 🏗️

1. جانمایی: تعیین محل دقیق وادارها بر اساس نقشه‌های شاپ.
2. اتصال به کف: نصب پایه وادار به کف سازه با استفاده از رول‌بولت یا جوش (در سازه‌های فلزی).
3. اتصال به زیر سقف: استفاده از اتصال لغزشی (ناودانی منقطع نمره بالا) برای اجازه به جابجایی‌های لرزه‌ای.
4. دیوارچینی: قرار دادن بلوک‌ها داخل دهانه ناودانی و استفاده از یونولیت یا پشم‌سنگ در فواصل بین دیوار و وادار جهت جداسازی صلب.

جمع‌بندی 📌

ناودانی والپست (U و H) قلب تپنده سیستم مهاربندی دیوارهای نوین است. این قطعات با ایجاد یک قفسه حفاظتی پیرامون دیوار، مانع از ریزش آن در زلزله شده و سلامت سازه را تضمین می‌کنند. تیم نیک‌لاد از نیک‌من با تولید تخصصی این قطعات، ایمنی را به پروژه‌های شما هدیه می‌دهد.
