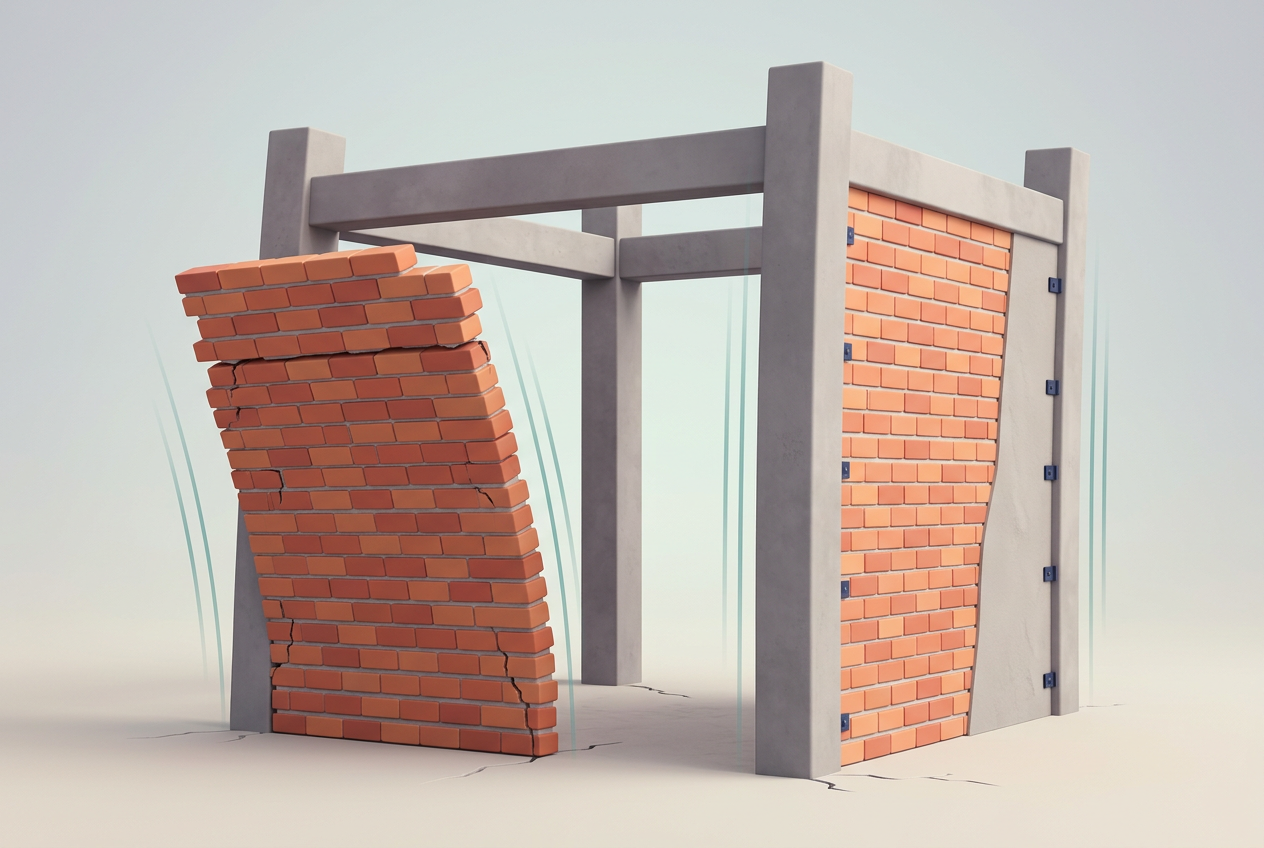

علت ریزش دیوارهای غیرسازهای در زلزله؛ چرا دیوارها فرو میریزند؟
چرا دیوارهای غیرسازهای در زلزله فرو میریزند؟ 🏗️🔥
دیوارهای غیرسازهای برخلاف ستونها و تیرها برای تحمل بارهای جانبی طراحی نشدهاند. این دیوارها معمولاً از بلوک، آجر و مصالح سبک ساخته میشوند و اگر به قاب اصلی ساختمان مهار نشده باشند، اولین اجزایی هستند که در زلزله آسیب میبینند.
در بسیاری از زلزلهها—even در ساختمانهایی که سازه سالم مانده—ریزش دیوارهای غیرفنی باعث خسارت مالی و حتی تلفات جانی شده است.
چرایی این موضوع را دقیق و مهندسی بررسی میکنیم.
علتهای اصلی ریزش دیوارهای غیرسازهای در زلزله
1) نبود والپست و سیستم مهاربندی 🧱🛡️
بزرگترین علت ریزش دیوارها در زلزله، عدم اجرای والپست استاندارد است.
دیوار بدون مهار مانند یک صفحه بلند است که در برابر کوچکترین تغییرمکان طبقات دچار:
- کمانش
- بیرونزدگی
- شکست برشی
- ریزش کامل
میشود.
والپست نیروی جانبی را از دیوار به سازه منتقل میکند و جلوی ریزش دیوار در زلزله را میگیرد.
برای آشنایی کامل با الزامات مهاربندی، مقاله اجرای والپست طبق آییننامه ۲۸۰۰ پیشنهاد میشود.
2) نبود اتصال مناسب دیوار به قاب سازهای 📏
دیوارهای غیرسازهای معمولاً باید توسط اجزایی مثل:
- وادار انتهایی U
- وادار میانی H
- بست L
- بست تخت
- میلگرد بستر
به ستونها و تیرها متصل و مهار شوند.
وقتی دیوار فقط به صورت خشک بین ستونها قرار بگیرد، در هنگام زلزله با کوچکترین drift به سمت بیرون یا داخل پرتاب شده و فرو میریزد.
3) اختلاف حرکت دیوار و سازه (Drift) 📌
در زلزله، طبقات سازه نسبت به هم جابجا میشوند. این جابجایی به دیوار منتقل میشود؛ اما چون دیوار سختتر و شکنندهتر از سازه است، نمیتواند این تغییرمکان را تحمل کند.
در نتیجه:
- ترکهای قطری ایجاد میشود
- ترکها به شکست ترد تبدیل میشود
- دیوار به بیرون پرتاب میشود
درز لغزشی (Slide Joint) و درز انقطاع دیوار برای همین موضوع طراحی شدهاند.
این مباحث در مقاله چرا دیوار بعد از اجرا ترک میخورد؟ بهطور کامل شرح داده شدهاند.
4) طول زیاد دیوار بدون وجود وادار میانی 🔧
دیوارهای طویل اگر بدون وادار میانی H اجرا شوند، در زلزله مانند یک صفحه بزرگ رفتار میکنند و به علت:
- طول زیاد
- عدم وجود مهار
- افزایش لنگر خمشی
در همان لحظات اولیه زلزله کمانه کرده و فرو میریزند.
طبق استانداردها، فاصله وادارها معمولاً ۳ تا ۴ متر است.
توضیحات کامل در مقاله فاصله استاندارد والپست در دیوار چقدر است؟ آمده است.
5) ارتفاع زیاد دیوار بدون مهار مناسب 📏⚠️
دیوارهایی که ارتفاع آنها بیش از ۳ تا ۳.۵ متر باشد، بدون والپست بسیار خطرناکاند.
دلایل:
- افزایش لاغری دیوار (Slenderness)
- افزایش احتمال کمانش
- مقاومت کم در برابر نیروهای جانبی
بلندترین دیوارهای آسیبدیده در زلزلهها معمولاً هیچ والپستی نداشتهاند.
این موضوع در مقاله ارتفاع مجاز دیوار بدون والپست دقیقتر بررسی شده است.
6) اجرای غیر اصولی میلگرد بستر 🔍
میلگرد بستر حکم «بخیه دیوار» را دارد و پیوستگی بلوکها را تقویت میکند.
اگر:
- میلگرد بستر بهطور نامنظم اجرا شود
- در ملات غوطهور نشود
- اتصال آن به والپست برقرار نشود
دیوار انسجام خود را از دست داده و در زلزله از چند نقطه گسیخته میشود.
برای این بخش پیشنهاد میشود مقاله اشتباهات رایج در اجرای میلگرد بستر مطالعه شود.
7) عدم وجود درز انقطاع و درز حرکتی دیوار ⚠️
درزها برای کنترل تغییرمکان و انبساط–انقباض طراحی میشوند.
وقتی دیوار بدون درز ساخته شود:
- تنشهای حرارتی جمع شده
- ترکهای متعدد ایجاد شده
- نقاط ضعف شکل میگیرند
در زلزله، همین نقاط ضعف باعث شکست یکباره و ریزش دیوار میشوند.
8) کیفیت پایین مصالح یا اجرای غیراصولی دیوار 🛠️
موارد زیر از عوامل مهم در ریزش دیوار هستند:
- ترازبندی نامناسب
- ملات کم یا بیکیفیت
- استفاده از بلوکهای ضعیف
- اجرای غیراصولی رج اول
- عدم رجچینی منظم
دیوار ضعیف حتی با مهاربندی هم ممکن است عملکرد ضعیفی داشته باشد.
9) عدم توجه به آییننامه ۲۸۰۰ 🇮🇷
آییننامه ۲۸۰۰ تمام دیوارهای غیرسازهای را مشمول ضوابط مهاربندی میداند.
اما در بسیاری از پروژهها:
- والپست اجرا نمیشود
- میلگرد بستر حذف میشود
- فاصله وادارها رعایت نمیشود
نتیجه:
دیوار اولین قربانی زلزله خواهد بود.
چگونه از ریزش دیوارهای غیرسازهای جلوگیری کنیم؟ 🛡️
اجرای صحیح والپست
با وادارهای استاندارد U و H و بستهای متناسب.
استفاده از میلگرد بستر استاندارد
قرارگیری در هر ۲–۳ رج، با همپوشانی صحیح.
رعایت فاصله و ارتفاع استاندارد دیوار
طول و ارتفاع دیوار بدون مهاربندی محدود است.
استفاده از محصولات استاندارد
ضخامت مناسب ورق و کیفیت مناسب اتصالات برای تحمل نیرو ضروری است.
اجرای درزهای حرکتی
درز لغزشی، درز انقطاع و درزهای میانطبقه.
تولید قطعات استاندارد مهاربندی توسط تیم نیکلاد از نیکمن 🏗️
تمامی قطعات شامل:
- وادار U
- وادار H
- بست L
- بست تخت
- میلگرد بستر
- اتصالات و گیرهها
با ضخامت استاندارد و مطابق نقشه پروژه تولید میشوند تا بهترین عملکرد در زلزله حاصل شود.
8️⃣ جمعبندی
ریزش دیوارهای غیرسازهای در زلزله معمولاً به دلیل نبود سیستم مهاربندی و ضعف اتصالات اتفاق میافتد.
اگر والپست و میلگرد بستر بهصورت اصولی اجرا شوند، دیوار رفتار کنترلپذیر داشته و حتی در زلزلههای شدید نیز پایدار میماند.
ایمنی دیوار نه به مصالح آن، بلکه به مهاربندی اصولی وابسته است.
