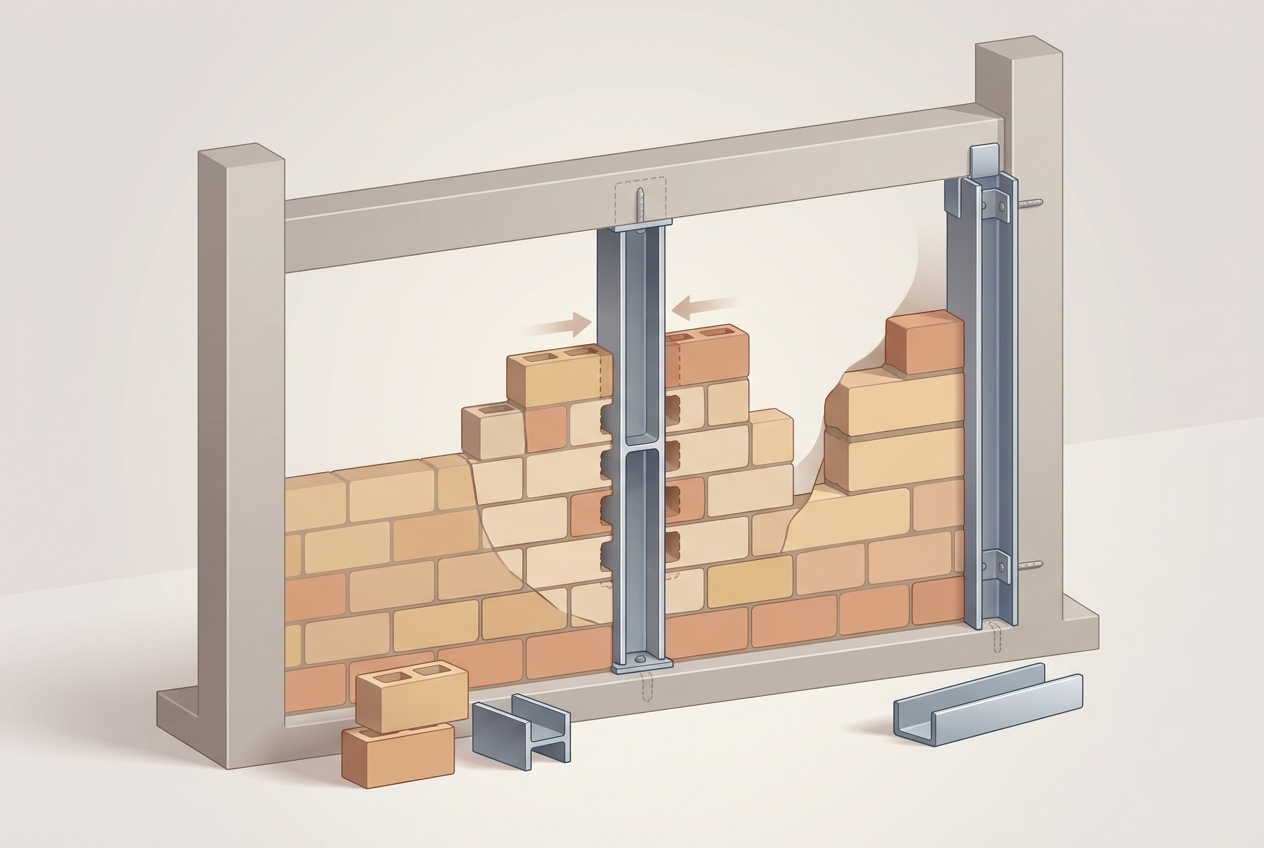

تفاوت وادار میانی H و وادار انتهایی U در سیستم والپست چیست؟
چرا شناخت تفاوت وادار H و U مهم است؟ 🧠🏗️
یکی از خطاهای رایج در اجرای والپست، استفاده اشتباه از نوع وادار است. بسیاری از مجریان تصور میکنند وادار H و U صرفاً از نظر شکل متفاوتاند، در حالی که عملکرد سازهای، محل نصب و نقش لرزهای آنها کاملاً متفاوت است.
انتخاب نادرست وادار، حتی با اجرای صحیح، میتواند باعث افزایش ترک، کمانش دیوار یا ریزش خارج از صفحه در زلزله شود.
وادار انتهایی U چیست؟ 🔚
تعریف
وادار انتهایی U شکل، مقطع فولادی است که در ابتدا و انتهای دیوار یا در محل اتصال دیوار به ستونها و دیوارهای عمود بر هم نصب میشود.
محل نصب
- دو انتهای هر دیوار
- اطراف بازشوها (درب و پنجره)
- محل اتصال دیوار به ستون بتنی یا فلزی
نقش سازهای
- مهار لبه آزاد دیوار
- جلوگیری از جدا شدن دیوار از قاب سازه
- انتقال نیروهای جانبی به اسکلت ساختمان
ویژگی کلیدی
✅ دیوار فقط در یک سمت داخل ناودانی قرار میگیرد
✅ اجازه حرکت نسبی دیوار (اتصال غیرصلب)
✅ الزام در تمام دیوارها بدون استثنا
وادار میانی H چیست؟ 🧱
تعریف
وادار میانی H شکل از دو ناودانی پشتبهپشت یا یک پروفیل H ساخته میشود و در میانه دیوارهای بلند یا طولانی نصب میگردد.
محل نصب
- وسط دیوارهای با طول بیش از ۳ تا ۴ متر
- دیوارهای بلند با ارتفاع زیاد
- دیوارهای پیرامونی بزرگ
نقش سازهای
- کاهش طول مؤثر دیوار
- تقسیم دیوار به دهانههای کوچکتر
- کنترل تغییرشکل و کمانش خارج از صفحه
ویژگی کلیدی
✅ دیوار از دو طرف مهار میشود
✅ افزایش سختی جانبی دیوار
✅ استفاده فقط در صورت عبور دیوار از حد مجاز طول
تفاوت وادار میانی H و وادار انتهایی U (مقایسه مستقیم) 📊
| ویژگی | وادار انتهایی U | وادار میانی H |
|---|---|---|
| شکل مقطع | U شکل | H شکل (دو ناودانی) |
| محل نصب | ابتدا و انتهای دیوار | وسط دیوار |
| کاربرد اصلی | مهار لبه دیوار | کاهش طول مؤثر دیوار |
| تعداد استفاده | همیشه الزامی | در دیوارهای بلند |
| مهار دیوار | از یک سمت | از دو سمت |
| نقش لرزهای | انتقال نیرو به سازه | کنترل تغییرشکل دیوار |
| جایگزینی | غیرقابل حذف | وابسته به طول دیوار |
اگر وادار H اجرا نشود چه اتفاقی میافتد؟ ⚠️
در دیوارهای طولانی، حتی اگر وادار U در دو سر دیوار اجرا شود، وسط دیوار بدون مهار باقی میماند. نتیجه آن:
- ترکهای افقی و قطری در مرکز دیوار
- لق شدن بلوکها
- کمانش خارج از صفحه
- احتمال ریزش دیوار در زلزله
به همین دلیل وادار میانی H مکمل وادار U است، نه جایگزین آن.
ارتباط وادارها با میلگرد بستر 🔗
برای رسیدن به حداکثر ایمنی:
- وادارهای U و H → مهار دیوار به سازه
- میلگرد بستر → تقویت خود دیوار
میلگرد بستر باید با قلاب و گیره استاندارد به وادارها متصل شود تا عملکرد یکپارچه سیستم کامل شود.
تولید تخصصی وادارهای H و U در تیم نیکلاد از نیکمن 🏭
در تیم نیکلاد از نیکمن، وادارهای انتهایی U و میانی H با مشخصات زیر تولید میشوند:
- ضخامت استاندارد مهندسیشده
- ابعاد متناسب با بلوک ۱۰، ۱۵ و ۲۰ سانتی
- امکان اجرای اتصال لغزشی زیر سقف
- سازگار با میلگرد بستر و بستهای دیواری
جمعبندی نهایی 📌
🔹 وادار انتهایی U عضو الزامی برای مهار لبههای دیوار است
🔹 وادار میانی H عضو تکمیلی برای دیوارهای بلند و طولانی است
🔹 حذف یا جایگزینی اشتباه هرکدام، عملکرد والپست را مختل میکند
🔹 اجرای صحیح هر دو، ایمنی دیوار در زلزله را تضمین میکند
