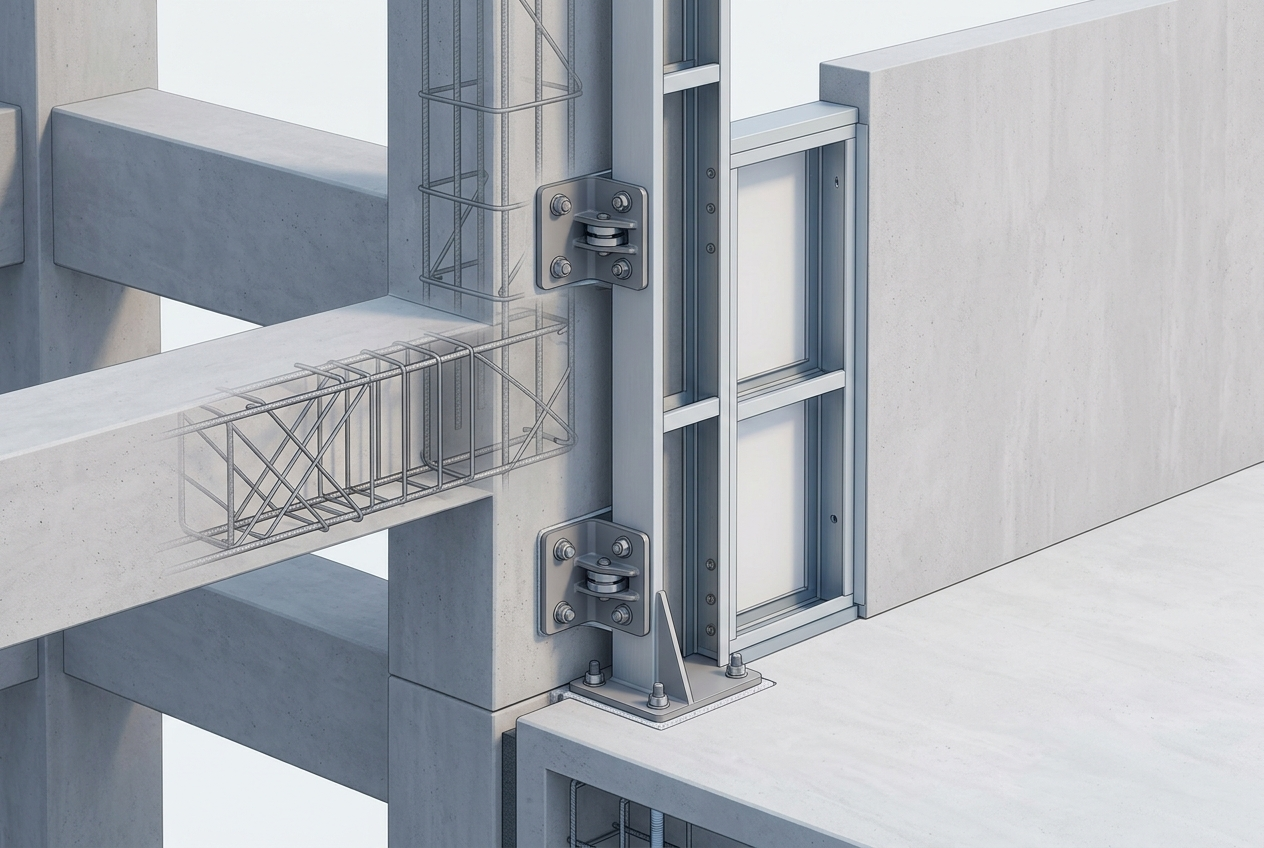

اجرای والپست طبق آییننامه ۲۸۰۰
اجرای والپست طبق آییننامه ۲۸۰۰
اجرای والپست طبق آییننامه ۲۸۰۰ یکی از مهمترین الزامات ساخت دیوارهای غیرباربر در ساختمان است. آییننامه ۲۸۰۰ بهطور مشخص روی رفتار دیوار در برابر زلزله تمرکز دارد و تأکید میکند که دیوار نباید در هنگام لرزش به دلیل کمانش، شکست یا خارجشدن از صفحه دچار ریزش شود.
در اینجا والپست به عنوان یک عضو کنترلکننده تغییرمکان وظیفه دارد دیوار را به شکل صحیح مهار کند و اجازه ندهد تحت نیروهای جانبی، رفتار خطرناک از خود نشان دهد.
🏗️ به زبان ساده:
آییننامه ۲۸۰۰ میگوید هر دیوار باید مهار جانبی داشته باشد؛ والپست ابزار اجرای این قانون است.
والپست در آییننامه ۲۸۰۰ چیست؟
آییننامه ۲۸۰۰ در بخش دیوارهای غیرسازهای تأکید میکند که هر دیوار باید طوری اجرا شود که:
- در برابر زلزله سقوط نکند
- از قاب سازهای جدا نشود
- تغییرمکان طبقات باعث ترکهای مخرب نشود
در نتیجه دیوار باید به کمک یک سیستم شامل:
- وادار میانی H
- وادار انتهایی U
- بستهای اتصال
- کفپلیت و کلاهک بالا
به تیر و ستون مهار شود. این مجموعه همان سیستم والپست است که تیم نیکلاد از نیکمن تولید میکند.
دلایل الزام اجرای والپست از نگاه آییننامه
📌 جلوگیری از ریزش دیوار
📌 کنترل تغییرمکان خارج از صفحه دیوار در هنگام زلزله
📌 جلوگیری از کمانش دیوار
📌 جلوگیری از شکست ناگهانی
📌 افزایش پایداری سازهای و ایمنی ساکنان
آییننامه ۲۸۰۰ تأکید دارد دیوارهای بلند، سنگین یا بدون مهار مناسب بزرگترین عامل تلفات انسانی در زلزله هستند.
ضوابط اصلی اجرای والپست در آییننامه ۲۸۰۰
در این بخش تمام بندهای مهم آییننامه را بهصورت کاملاً اجرایی و قابل فهم بررسی میکنیم.
1. حداقل و حداکثر فاصله بین وادارهای والپست
⚙️ طبق آییننامه:
- فاصله بین وادارهای میانی (H) نباید بیش از ۲.۵ تا ۳ متر باشد.
- اگر طول دیوار زیاد است، باید از چندین وادار استفاده شود.
- برای دیوارهای بلندتر از ۳ متر استفاده از سیستم والپست اجباری است.
📌 پیشنهاد اجرایی تیم نیکلاد از نیکمن:
در دیوارهای بلوکی سنگین، فاصله ۲.۳ تا ۲.۵ متر بهترین عملکرد را دارد.
2. فاصله والپست از سقف و کف
در اجرای والپست نباید اتصال خشک یا فیکس اتفاق بیفتد.
- در بالا باید درز انقطاع ۲ تا ۳ سانتیمتری رعایت شود.
- فضای خالی با متریال مناسب (معمولاً فوم) پر میشود.
- اتصال باید لغزشی باشد تا در اثر جابجایی طبقات، به دیوار فشار وارد نشود.
🧩 بستها وظیفه ایجاد این اتصال کنترلشده را دارند.
3. مهار دیوار به کمک بستها
در آییننامه ذکر شده دیوار باید به کمک مهارهای جانبی پایدار شود.
در پروژهها این مهار با دو قطعه اصلی انجام میشود:
- بست تخت
- بست L
این بستها وظیفه دارند دیوار را به والپست وصل کنند بدون اینکه اتصال سخت (Rigid) ایجاد شود.
🔧 فاصله معمول نصب بستها:
هر ۵۰ تا ۷۰ سانتیمتر در ارتفاع دیوار
4. جلوگیری از انتقال بار سازه به دیوار
طبق آییننامه ۲۸۰۰:
دیوار نباید بار تیر و ستون را تحمل کند.
این موضوع دقیقاً دلیل استفاده از سیستم والپست است.
وقتی از وادار میانی H و ناودانی U استفاده میشود، دیوار فقط خودایستا میماند و هیچ باری از سازه روی آن نمیافتد.
5. الزام اجرای والپست در دهانههای بزرگ
در دهانههای بیش از ۴ متر استفاده از:
- حداقل دو وادار میانی H
- و یک وادار انتهایی U در هر طرف
الزامی است.
اجزای والپست از نگاه اجرایی
هر والپست از چند قطعه تشکیل میشود که توسط تیم نیکلاد از نیکمن تولید میگردد:
- وادار میانی H با ضخامتهای مختلف
- وادار انتهایی U
- بست تخت
- بست L
- کلاهک بالایی
- کفپلیت
هر کدام وظیفه خاصی دارند و طوری طراحی شدهاند که در برابر نیروهای زلزله عملکرد پیوسته داشته باشند.
مراحل کامل اجرای والپست طبق آییننامه
در این بخش یک روند اجرای صحیح و کاملاً استاندارد را شرح میدهم.
مرحله ۱: نصب کفپلیت و علامتگذاری دیوار
📏 ابتدا محور دیوار تعیین و کفپلیت روی تیر یا فونداسیون نصب میشود.
کفپلیت نقطه شروع اجرای وادارهاست.
مرحله ۲: نصب وادار انتهایی U
در دو سمت دیوار ناودانی U قرار میگیرد.
این قطعه باید کاملاً عمود و دقیق شاقول شود.
📌 نکته مهم:
ضخامت تولید توسط تیم نیکلاد از نیکمن قابل انتخاب و سفارشیسازی است.
مرحله ۳: نصب وادار میانی H
اگر طول دیوار زیاد باشد، وادار H در فواصل استاندارد نصب میشود.
این قطعه وظیفه تقسیم فشار زلزله را دارد.
مرحله ۴: شروع دیوارچینی
دیوارچینی باید کاملاً در محور و میان وادارها انجام شود.
🧱 دیوار نباید به وادار چسبیده باشد.
یک فاصله کوچک باید برای جلوگیری از انتقال نیرو باقی بماند.
مرحله ۵: نصب بستها (خیلی مهم)
بستها هر ۵۰ تا ۷۰ سانتیمتر باید نصب شوند.
این بستها وظیفه مهار دیوار به والپست را دارند.
مرحله ۶: اجرای کلاهک بالا
در بالای دیوار نیز ناودانی یا ورق تقویتی نصب میشود تا سیستم کاملاً پایدار شود.
مرحله ۷: ایجاد درزهای لغزشی
قسمت بالای دیوار باید با فوم یا مصالح انعطافپذیر پر شود.
این کار مانع ترک خوردن دیوار میشود.
اشتباهات رایج برخلاف آییننامه ۲۸۰۰
❌ اتصال خشک و سخت دیوار به تیر
❌ پر کردن فضای بالای دیوار با ملات سفت
❌ نصب نکردن وادار میانی در دیوارهای بلند
❌ رعایت نکردن فاصله استاندارد بین وادارها
❌ نصب اشتباه بستها
❌ استفاده از مصالح سنگین بدون مهار مناسب
این اشتباهات در زلزله باعث ریزش دیوار میشوند.
جمعبندی
اجرای والپست طبق آییننامه ۲۸۰۰ یکی از مهمترین مراحل دیوارچینی است. دیوارهای غیرباربر اگر به درستی مهار نشوند، در زلزله رفتار بسیار خطرناکی دارند.
با استفاده از وادار میانی H، وادار انتهایی U و بستهای تخصصی تولیدشده توسط تیم نیکلاد از نیکمن، میتوان این ضوابط را به شکل کاملاً استاندارد اجرا کرد و دیواری مقاوم و ایمن ساخت.
